Передвижной весоповерочный комплекс на базе Тягача МАЗ-6430С9

Передвижной весоповерочный комплекс на базе Тягача МАЗ-6430С9 — Миниатюра

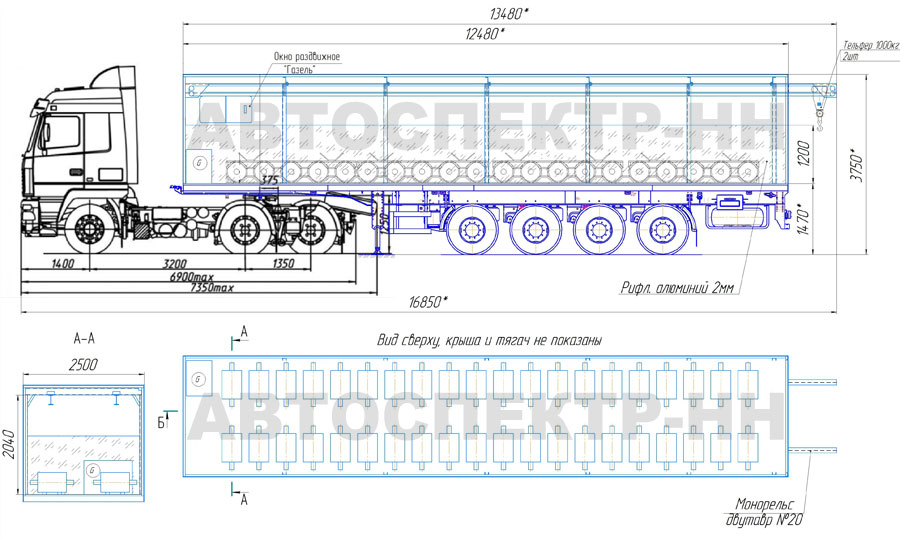

Эскизный проект

Основные характеристики

Цена:

индивидуально

Срок изготовления:

25 рабочих дней

Гарантия:

24 месяца

Оснащение:

Согласно ГОСТ и ТЗ заказчика

ОТТС:

да

Оставить заявку

Специализированный автомобиль «Передвижная поверочная лаборатория» на базе полуприцепа предназначен для погрузки, выгрузки и перевозки эталонных гирь массой по 500 кг каждая в количестве 30 штук и массой по 20 кг в количестве 25 штук. В зависимости от задач, весоповерочная лаборатория может до оснащаться дополнительным оборудованием и приборами, местами хранения и транспортировки эталонных мер и единиц величин. Поставка мобильного комплекса «Передвижная поверочная лаборатория» осуществляется в комплекте с магистральным седельным тягачом или без него.

Базовое шасси
и дооборудование Внутренняя
отделка Электрооборудование Оборудование
и комплектация

Все специальное оборудование изделия «Передвижной весоповерочный комплекс» смонтировано на шасси МАЗ-64302. Устройство и работа составных частей и правила эксплуатации шасси изложены в техническом описании и инструкции по эксплуатации на базовое шасси. МАЗ 64302

Колёсная формула 6*4;
Тип кузова Седельный тягач со спальным местом;
Основной цвет кабины Белый;
Кондиционер
Колёсные диски - R22,5;
Объем топливного бака - 500 л;
Мощность двигателя - 430 л.с;
Электростеклоподъемники передних дверей;
ABS, центральный замок;
Иммобилайзер;
Круиз-контроль;
Эксплуатационный пробег не более 3 000 км
Технически допустимая общая масса седельного тягача, 25650 кг
Распределение технически допустимой общей массы, кг:
- на переднюю ось - 6650;
- задний мост - 19000;
Масса, приходящаяся на опорно-седельное устройство - 15700 кг;
Гарантийный срок 2 года или 200 тыс. км.

Полуприцеп (4х8)

Высота седельно-сцепного устройства (ССУ) - 1250 мм;
Нагрузка на ССУ -15500 кг;
Габаритная длина полуприцепа -13480 мм;
Габаритная высота полуприцепа - 4000 мм;
Снаряженная масса ТС -9500 кг;
Допустимая полная масса ТС -32100 кг;
Гарантийный срок - не менее 24 месяцев.

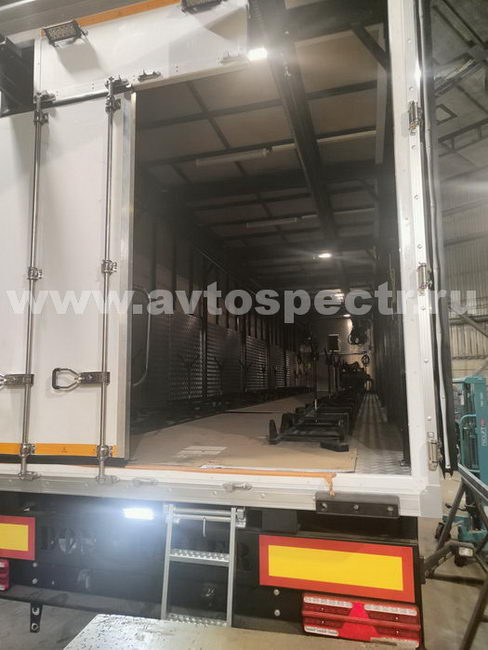

Фургон

Платформа фургона – стальной решетчатый.
Каркас из гнутого стального оцинкованного профиля, внешняя облицовка - плакированный металл.
Наличие окна раздвижного в передней части фургона с правой стороны.

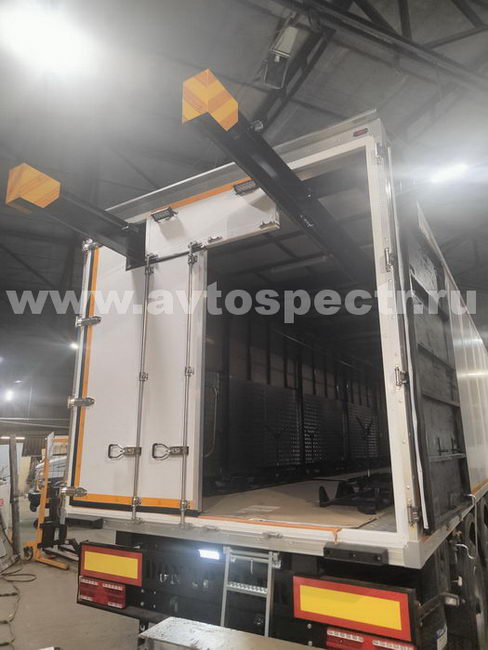

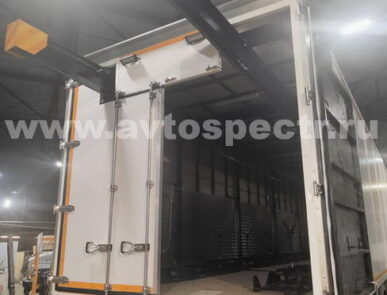

Двери задние распашные, каркас из гнутого стального оцинкованного профиля, покрытие-оцинкованный стальной.

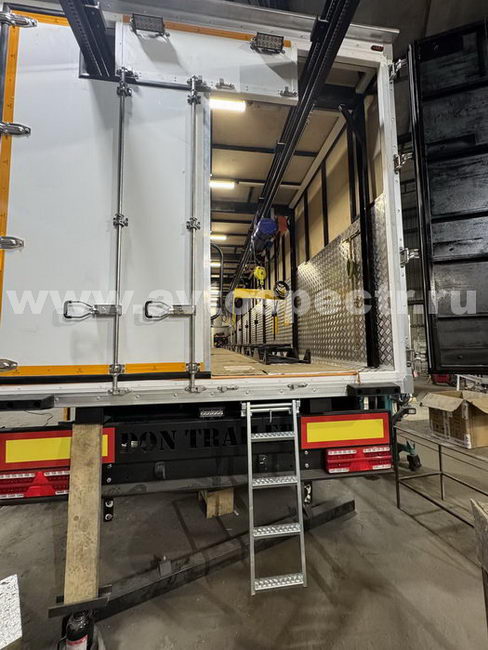

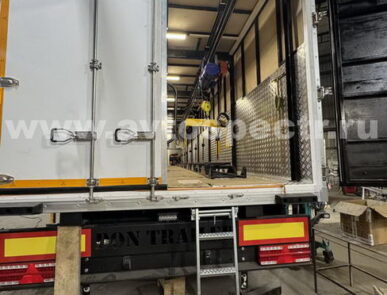

Внутренняя обшивка боковых и передней стенок – алюминиевый рифлёный лист.
Навесное оборудование: два резиновых отбойника на задней дверной рамке, оцинкованная лестница, ручка-поручень для задних дверей, пластиковые брызговики.

Внутренняя отделка весоповерочного комплекса

Оборудование фургона:

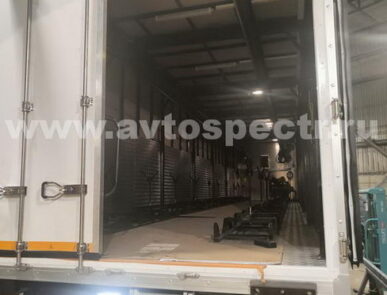

Ложемент для размещения гирь на полу – 2 шт.:
2 ряда по 20 шт. каждый, с фиксаторами гирь в транспортном положении (вес 1-ой гири 500 кг, форма цилиндрическая, размеры длина 900 мм, диаметр 370 мм).

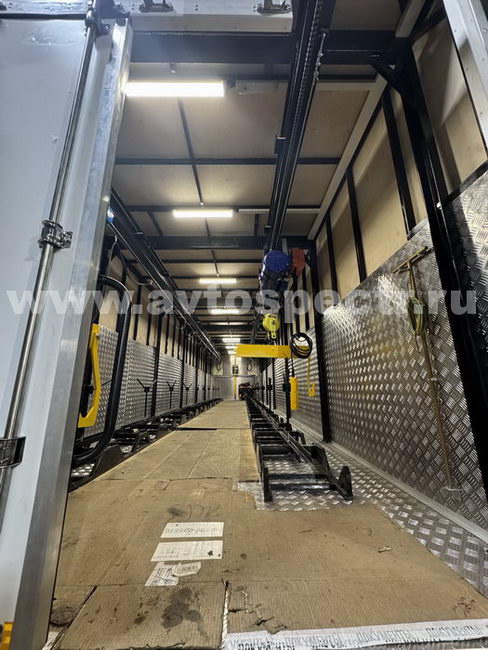

Силовой каркас из конструкционной стали, для подвеса двух тельферов.

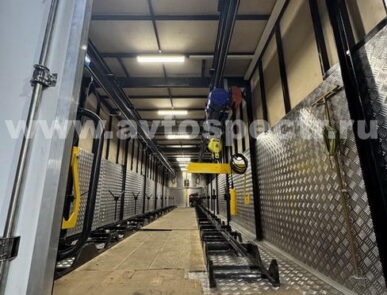

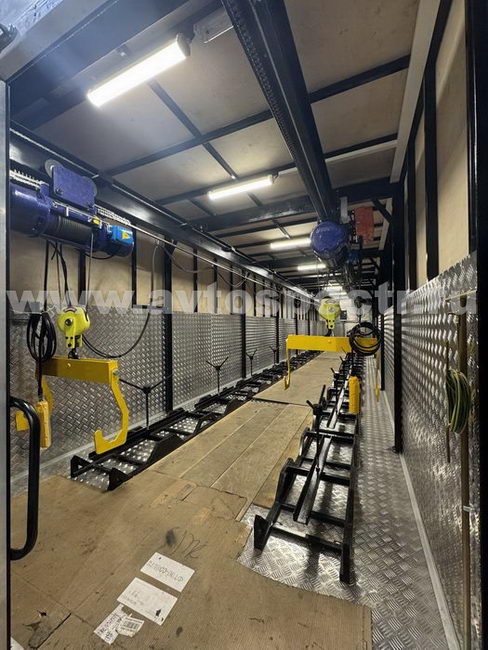

Электрический тельфер для возможности погрузки/выгрузки гирь, грузоподъемность до 1000 кг каждого.
Конструкция каркаса и тельферов предусматривает возможность выгрузки/погрузки гирь за пределы фургона (установка тельферов на стрелы), а также у самой передней стенки. Движение тельферов обеспечивается за счет электромоторов и цепного механизма.
Осветительные плафоны комбинированного типа:
- 8 шт. (напряжение питания от сети переменного тока 220 В);
- 4 шт. (напряжение питания от сети постоянного тока 24 В):
внутри фургона установлены осветительные плафоны комбинированного типа (основной свет и дежурный); питание 24 В подается от бортовой сети автомобиля;
питание 220 В подается, как от генератора, так и от внешнего источника питания.
Кабель подключения к внешнему источнику питания длинной 30 метров – 1 шт.:
для подключения осветительных плафонов к сети питания переменного тока 220 В.
Распределительный щит с автоматами и устройствами защиты – 1 шт.:
для подачи напряжения 220 В к осветительным плафонам.
Внешние фары рабочего света - 2 шт.:
над задним проемом для освещения рабочей зоны в темное время суток.
Генератор, мощностью 5 кВт – 1 шт.:
для обеспечения питания тельферов, осветительных плафонов и внешних фар рабочего света.
Основной цвет фургона Белый.

Электропитание Передвижного весоповерочного комплекса всех потребителей осуществляется от генератора переменного тока либо внешней стационарной сети напряжением 380В, через бортовую электросеть.
Все электрические провода, с целью электрической и пожарной безопасности, проложены в кабельных каналах или в разрезной гофрированной трубе согласно ПУЭ (правила устройства электроустановок) скрыто под обшивкой бортов. Установлен щит управления с автоматами защиты.
Система электроснабжения, построена, таким образом, что отключение или переключение потребителей необходимо производить во время отключенных потребителей, то есть, сначала необходимо выбрать источник питания, а затем включить необходимый потребитель.

Гарантии изготовителя

Автомобильный завод ООО " Автоспектр-НН " гарантирует соответствие автомобиля «Лаборатория передвижная» «Передвижной весоповерочный комплекс» специальных требованиям ТУ 4523-103-57178396-18.
Гарантийный срок эксплуатации полуприцепов специальных устанавливается 12 месяцев со дня получения их потребителем.
Спецавтомобиль «Передвижной весоповерочный комплекс» передается Заказчику со следующей документацией: товарная накладная (форма ТОРГ-12)/УПД, Акт сдачи-приёмки, техническая документация: ЭПТС, сервисная/гарантийная книжка, инструкции по эксплуатации автомобиля и специального усиленного полуприцепа на русском языке, гарантии производителя данного товара.
